型号
|

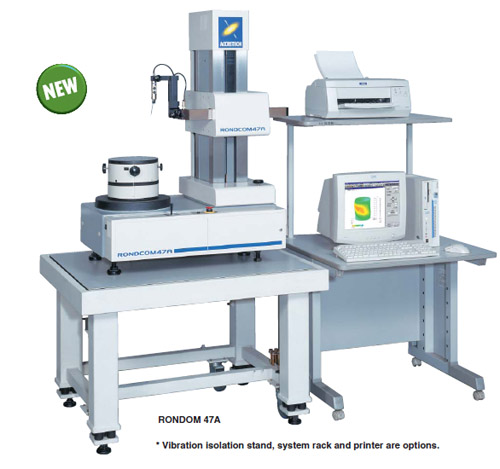

RONDCOM 47A
|
||
|
测量范围
|
测量直径
|
?350mm
|
|
|
|
左右进给范围（R轴）
|
191mm
|
|
|
|
上下进给范围（Z轴）
|
350mm
|
|
|
|
装载直径
|
?600mm
|
|
|
|
测量高度
|
外径350mm、圆度、同轴度测量时为675mm、内径300mm
|
|
|
回转
|
JIS B7451-1997
|
(0.02+6H/10.000)mm H:从工作驯面到测量点的高度（mm0
|
|
|
平方圆的偏差
|
(0.01+3H/10.000) mm
|
||
|
直线度
|
上下方向（Z轴）
|
0.15mm/100mm、0.3mm/350mm
|
|
|
平行度
|
上下方向（Z轴）
|
1.5mm/350mm
|
|
|
回转速度
|
6/min
|
||
|
上下方向速度（Z轴）
|
测量
|
0.6/1.5/3/6mm/s
|
|
|
移动
|
15mm/s
|
||
|
径方向速度（R轴）
|
5mm/s
|
||
|
自动停止
|
Z轴/R轴
|
±5mm
|
|
|
工作台装载条件
|
工作台外径
|
?220mm
|
|
|
中心调整范围
|
±2mm
|
||
|
倾斜调整范围
|
±10
|
||
|
|
装载质量
|
60kg
|
|
|
传感器（E-DT-R83A）
|
直线性范围
|
±1mm
|
|
|
|
测量力
|
30-100mN(可变)
|
|
|
|
测针形状（EM46000-C302）
|
?1.6mm超硬球、长度53mm
|
|
|
形状误差的圆度评价方法
|
MZC（领域中心法）、LSC（平方中心法）
|
||
|
MIC（内接圆中心法）、MCC（外接圆中心法）、NC（无修正）
|
|||
|
测量项目
|
回转
|
圆度、平面度、平行度、同心度、圆柱度、径偏差、厚度偏差度、直角度、振动
|
|
|
直动
|
圆度、斜度、圆柱度、直角度、平行度
|
||
|
功能
|
支持调中心·调垂直功能、遮蔽处理功能
|
||
|
刻痕迹记录功能（水平/游标）、简易自动测量功能、实时显示功能、圆度评价方法的组合、设计对照
|
|||
|
滤波种类
|
数字滤波器（2RC/高斯）
|
||
|
滤波值
|
回转 （低总线）
（带总线）
|
15、50、150、500峰/回转、15-500峰/回转
|
|
|
15-150、15-500、50-500峰/回转、
|
|||
|
直动（低总线）
|
0.025/0.08/0.25/0.8/2.5/8mm/可以设定0.0001mm单位
|
||
|
显示装置
|
彩色滤波器（2RC/高斯）
|
||
|
显示项目
|
测量条件、测量参数、形状图形（展开图形/立体图形）
|
||
|
打印机输出条件、注释、错误信息等
|
|||
|
记录方式
|
选择彩色打印机/激光打印机
|
||
|
测量倍率
|
50、100、200、500、1K、2K、5K、10K、100K
|
||
|
各要素
|
电源
|
AC100-240V、50/60Hz（出厂时已设定）
|
|
|
耗电量
|
约600VA（不包括打印机）
|
||
|
空气源
|
供应压力：0.5-0.7Mpa,使用压力：0.4Mpa
|
||
|
耗气量
|
30/min(标准状态)
|
||
|
设置尺寸
|
2000(W)*1000(D)*1950(H)mm*
|
||
|
质量
|
300kg
|
||
